静态混合器是一种没有运动部件的高效混合设备。除了在石油炼制、化工行业被广泛
应用外，在医药、食品、矿冶、塑料挤出和环保等部门也被广泛 应用。与搅拌器、
胶体磨、均质机、文氏管等传统的混合设备相比，具有流程 简单，结构紧凑、能
耗小、投资少、操作弹性大、不用维修、混合性能好等优 点。凡涉及到液—液，
液—气，液—固，气—气的混合，乳化，中和，吸收， 萃取，反应和强化传热等
过程，都可以替代传统的相关设备。 |
 |

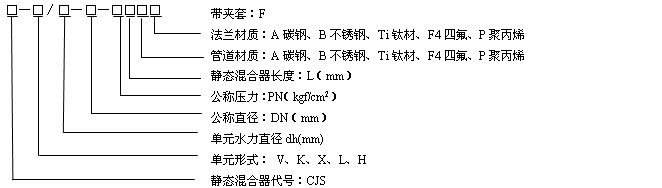

型号标准
静态混合器的压力降计算
静态混合器使用在管路中，它所产生的压力降并不大。使用静态混合器的系统压力比较高时，可忽略静态混合 器产生的压力降。如果使用静态混合器的系统压力比较低时，就要校核静态混合器的压力降。静态混合器的压力降 计算方法因混合器的型号不同而不同。有关计算请与我公司技术部联系。
CJSV型静态混合器
产品特性
CJSV型单元是由一定规格的波纹板组装而成的圆柱体，技术特性：最高分散程度为：1-2μm，液-液相及气-气相不均匀度系数为：σ X≤1～5%。
产品型号
|
规格 |
DN(mm) |
dh(mm) |
Q(m3/h) |
|
CJSV-2.3/20 |
20 |
2.3 |
0.5-1.2 |
|
CJSV-2.3/25 |
25 |
2.3 |
0.9-1.8 |
|
CJSV-3.5/32 |
32 |
3.5 |
1.4-2.9 |
|
CJSV-3.5/40 |
40 |
3.5 |
2.2-4.5 |
|
CJSV-3.5/50 |
50 |
3.5 |
3.5-7 |
|
CJSV-3.5/65 |
65 |
3.5 |
5-12 |
|
CJSV-5/80 |
80 |
5 |
9-18 |
|
CJSV-5/100 |
100 |
5 |
14-28 |
|
CJSV-5-7/125 |
125 |
5-7 |
24-34 |
|
CJSV-5-7/150 |
150 |
5-7 |
30-60 |
|
规格 |
DN（mm） |
dh(mm) |
Q(m3/h) |
|
CJSV-5-20/200 |
200 |
5-20 |
56-110 |
|
CJSV-5-20/250 |
250 |
5-20 |
88-176 |
|
CJSV-5-30/300 |
300 |
7-30 |
125-250 |
|
CJSV-7-30/350 |
350 |
7-30 |
173-250 |
|
CJSV-7-30/400 |
400 |
7-30 |
226-452 |
|
CJSV-7-30/450 |
450 |
7-30 |
286-572 |
|
CJSV-7-30/500 |
500 |
7-30 |
353-706 |
|
CJSV-7-30/600 |
600 |
7-30 |
505-1010 |
|
CJSV-7-30/1000 |
1000 |
7-30 |
1413-2826 |
|
CJSV-15-30/1200 |
1200 |
15-30 |
1630-3260 |
典型应用
|
汽油调合 柴油调合
油品调和盐水中和
酸碱中和 煤气混合 |
 |
